HNC-848 CNC upravljački sustav zatvorene petlje
- Potpuno digitalni CNC sustav upravljanja zatvorene petlje
- Podržava više protokola: NCUC, Ethercat, M3
- Podržava do 4 kanala koji jedan kanal podržava do 9 osi za pomicanje i 4 vretena
- Maksimalni broj osi povezivanja je 9, podržavajući RTCP
- Prilagodba različitim alatnim strojevima kao što su tokarenje i glodanje, alatni strojevi s pet osi, bregaste glodalice itd.
Opis
Tehnički parametri
Ključne značajke CNC kontrolera zatvorene petlje HNC-848:
1. Hardver

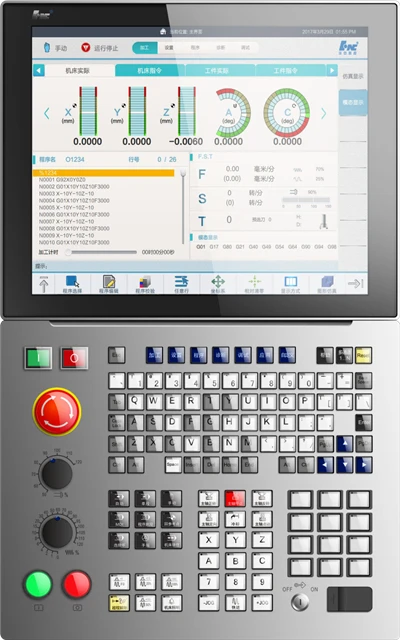

- Upravljačka ploča: usvaja ploču od aluminijske legure koja ima elegantan dizajn i teksturu; 17-inčni kapacitivni zaslon visoke rezolucije 1280*1024 (zaslon osjetljiv na dodir nije obavezan za korisnike); kvalitetna CNC tipkovnica s kristalnim tipkama i 12 prilagođenih tipki za proširenje funkcija korisnika.
- Hardver sustava: USB 3.0*2, 8G sistemska memorija, sposobna proširiti Bluetooth, Wifi i druge bežične mreže putem PCIe sučelja.
2. Funkcije softvera
- Funkcija RTCP s pet osi: CNC kontroler zatvorene petlje usvaja opći model strukture alatnog stroja, podržavajući bilo koju vrstu strukture alatnog stroja i bilo koji smjer osi rotacije, podržavajući do 3 linearne osi + 4 rotacijske osi alatnog stroja struktura, koja pokriva 21 vrstu najčešće korištenih alatnih strojeva s pet osi i podržava RTCP funkciju koja pruža dvije metode programiranja kao što su programiranje kuta osi rotacije i programiranje vektora alata.
- Obrada nagnute površine: ova funkcija može uspostaviti karakteristični koordinatni sustav (TCS) na nagnutoj površini i programirati ga u tom koordinatnom sustavu. CNC sustav zatvorene petlje može podržati uspostavljanje 20 karakterističnih koordinata, što je prikladno za korisnike.
- 3D simulacija: ova funkcija može obogatiti korisničke metode promatranja i obrade budući da može izvoditi grafičku simulaciju NC programa prije obrade i također izvoditi grafičku simulaciju tijekom obrade u stvarnom vremenu.
- Inteligentni CNC kontroler zatvorene petlje: sustav uvodi koncept inteligentnog APP centra. APP inteligentni alati koji se odnose na CNC sustav, kao što su PLC, SSTT, ISCOPE i aplikacije prilagođene ili vlastite izrade, mogu se smjestiti u servisni centar kako bi se formirao inteligentni ekosustav CNC sustava.
3. Visoka točnost upravljanja
CNC sustav zatvorene petlje ima visoku točnost kontrole položaja koja se naširoko koristi na strojevima za bušenje, super-preciznim tokarilicama, super-preciznim brusilicama i većim CNC alatnim strojevima.
Tehnički parametri CNC sustava HNC848:
Artikal | Specifikacija | HNC-848 DM | HNC-848 DT |
Maksimalan broj istovremeno kontroliranih osi u kanalu | 9 | 9 | |
Maksimalan broj osi pomaka | 32 | 32 | |
Maksimalan broj vretena u kanalu | 4 | 4 | |
Broj upravljačkih osi PMC-a | 32 | 32 | |
Broj kanala | Standard | 1 | 1 |
Maksimum | 10 | 10 | |
Vreteno/kanal | Standard | 1 | 1 |
Maksimum | 4 | 4 | |
Dovodna os/kanal | Standard | 5 | 4 |
Maksimum | 9 | 9 | |
Najveći broj osi u istovremenom kretanju | 80 | 20 | |
Maksimalan broj osi pomaka | 64 | 64 | |
Maksimalan broj istovremeno kontroliranih osi/kanalu | 9 | 3 | |
Maksimalni broj ulazno/izlaznih točaka | 4096/4096 | ||
Naziv osi (jedan kanal) | Tri osnovne osi: X, Y, Z; dodatne osi: U, V, W, A, B, C | Standard | Nije izborno |
Dvije osnovne osi: X, Z; dodatne osi: Y, U, V, W, A, B, C | Nije izborno | Standard | |
Naziv osi (višekanalni) | Jedan ili dva znaka plus broj, prvi mora biti znak, npr. X1 | Standard | Standard |
Sinkronizacija portalne osi | Standard | Standard | |
Kontrola tangentne sinkronizacije | Neobavezno | Neobavezno | |
Osnovna kontrola spojke osi | Neobavezno | Neobavezno | |
Elektronski mjenjač | Neobavezno | Neobavezno | |
Linearni grafikon | Neobavezno | Neobavezno | |
Kontrola nagnute osi | Neobavezno | Neobavezno | |
Metrički/inč | G20/G21 | Standard | Standard |
Ulaz pulsne jedinice | G22 | Standard | Standard |
Strojna brava | Standard | Standard | |
Hitno zaustavljanje | Standard | Standard | |
Prekomjerno putovanje | Standard | Standard | |
Područje zaštite prostora | Pružanje zaštite izradaka i alata | Neobavezno | Neobavezno |
Ograničenje softvera | Standard | Standard | |
Dinamičko otpuštanje/hvatanje osi | G101/G102 | Standard | Standard |
Sinkronizacija između kanala | G104.0 do G104.7 | Standard | Standard |
CNC kontroler zatvorene petljePolja primjene:
CNC sustav zatvorene petlje može pružiti cjelovito rješenje za 5-kombiniranu obradu osi, tokarenje i glodanje, pogodno za energetsku opremu, proizvodnju automobila, brodogradnju i 3C (računala, komunikacije, potrošačka elektronika) polja.
