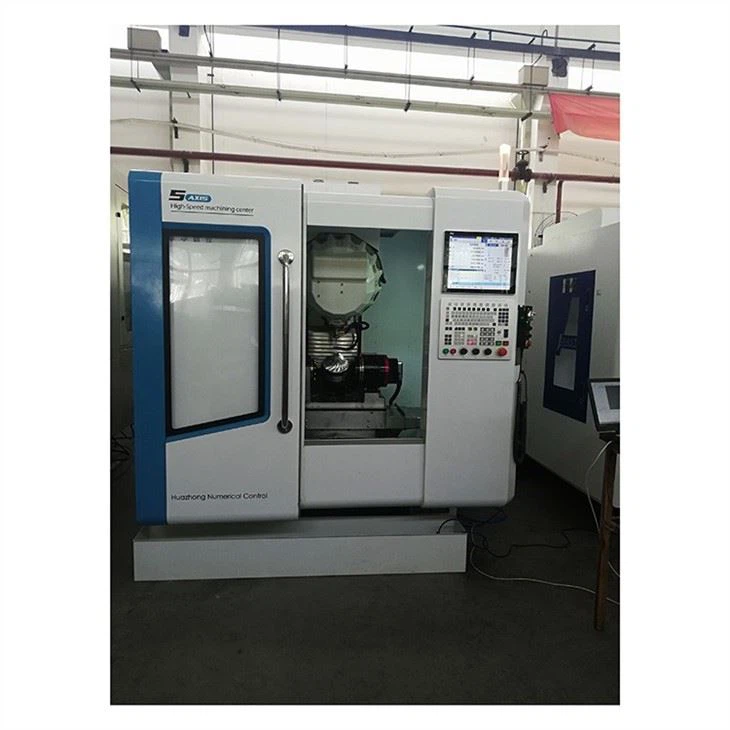

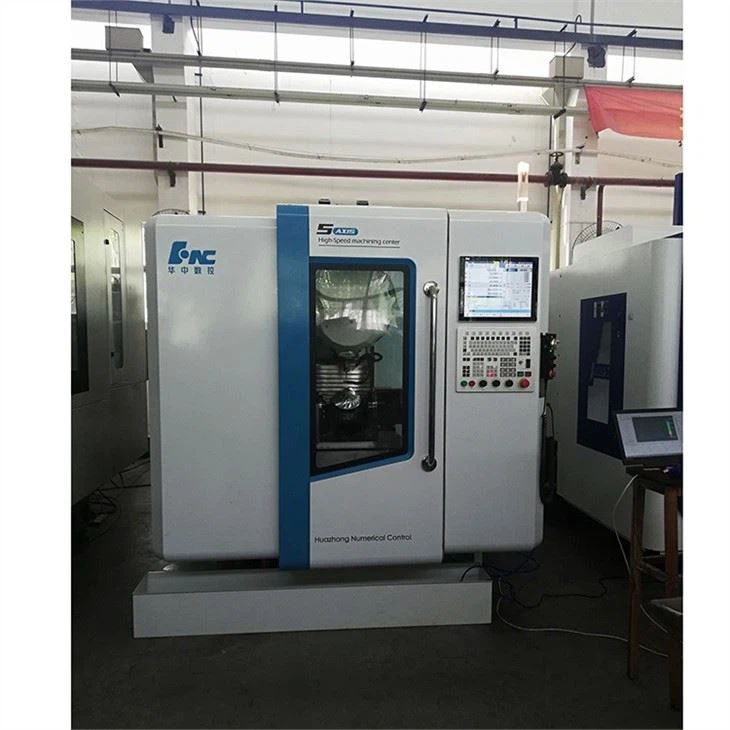

Mali 5-osni CNC obradni centar Hak260F5

Petoosni CNC obradni centar male i srednje veličine s postoljem Uvod

To je isplativ mali 5-osni CNC obradni centar s funkcijama velike brzine. Može provoditi podučavanje operacija s pet osi, te provoditi podučavanje i obradu dijelova kutije, dijelova školjke, dijelova diska i drugih dijelova.

Zašto odabratiHAK260F5 Mali petoosni CNC strojni centar?

1. Cjelokupna struktura malog cnc stroja s 5 osi sastoji se od osnovnih dijelova kao što su krevet, integrirani portalni okvir, ram, klizna ploča i rotirajući radni stol, rotirajući radni stol (osi X) pomiče se uzdužno duž vodilice kreveta tračnica, a klizna ploča poprečno se pomiče gore-dolje duž lijevog i desnog kretanja tračnice za vođenje grede (os Y) i klizača okretna glava (Z-os). Alatni stroj je fiksiran s portalnim okvirom i pokretnom strukturom radnog stola, koji se uglavnom sastoji od rotirajućeg radnog stola, kreveta, integriranog portalnog okvira, klipa, kutije za vreteno, pneumatskog sustava alatnog stroja, hidrauličkog sustava alatnog stroja, hidrauličkog balansnog sustava Z-osi, potpunog rešetkasto ravnalo zatvorene petlje, sustav hlađenja alata, potpuna zaštita alatnog stroja, upravljačka ploča i elektronički upravljački sustav (stupanj zaštite od prašine IP6), uklanjanje prašine sustav, antistatički uređaj i druge komponente.




2. Usvaja Aibek električno vreteno, veliku brzinu, visoku preciznost, a maksimalna brzina može doseći 20000 o/min.

3. Usvojite tajvanski kuglični vijak visoke preciznosti i visoke čvrstoće. Koristeći uvezenu visokopreciznu sigurnosnu maticu, kuglični vijak je unaprijed rastegnut, što uvelike povećava krutost prijenosa i eliminira utjecaj toplinske deformacije tijekom kretanja, čime se osigurava točnost pozicioniranja i ponovljena točnost pozicioniranja alatnog stroja.

4. Osi X, Y i Z usvajaju originalnu tajvansku tračnicu vodilicu za teške uvjete rada, širina linearne tračnice je 45 mm, a klizač linearne tračnice je proširen i povećan, posebno je klizač Z-osi produljen. Osim što ispunjava zahtjeve kupca za velikom brzinom i visokom preciznošću, linearna vodilica s valjcima za teške uvjete rada također se može koristiti za snažno rezanje, a u isto vrijeme također može produžiti vijek trajanja vodilice alatnog stroja.

5. Guangzhou BT30-12T magazin alata koristi se za ispunjavanje zahtjeva automatizacije i smanjenje stope kvarova alatnih strojeva.

6. Alatni stroj opremljen je zatvorenim zaštitnim poklopcem vodilice, koji može učinkovito zaštititi vodilicu i vodeći vijak i produžiti njihov vijek trajanja.

7. Kada je alatni stroj opremljen trodimenzionalnom potpunom zaštitom, zajamčeno je da alatni stroj neće vibrirati kada su strugotine jake.

8. Usvojena je nova generacija naprednog 220MA-5 numeričkog upravljačkog sustava s pet osi, vrh alata RTCP slijedi paket funkcija s pet osi i pet osi, a servo motor nove generacije opremljen je kako bi osigurao prednosti visoke stabilnosti, velike brzine, glatke površine i visoke preciznosti upravljačkog sustava.

9. Automatski sustav podmazivanja: Podmazivanje vodilice koristi razdjelnik volumena s ubrizgavanjem ulja, a ulje potrebno za vodilicu isporučuje se redovito i kvantitativno, kako bi se smanjio gubitak ulja za podmazivanje i izbjeglo zagađenje okoliša.

10. Ožičenje u električnom ormariću u skladu je s nacionalnim propisima o električnoj sigurnosti kako bi se osiguralo da upravljački sustav nema vanjskih smetnji tijekom rada. Bolje jamstvo sigurnosti proizvodnje.

11. Alatni stroj opremljen je automatskim uređajem za uklanjanje strugotine, strukturom lančane gusjenice u tijelu i kolima za strugotinu velikog kapaciteta.

12. Visokoprecizna kompenzacija nagiba, svaka prijenosna osovina koristi laserski laser visoke preciznosti za detekciju i kompenzaciju optimizacije, tako da je točnost pozicioniranja svake osi točnija i prikladnija za obradu visoko preciznih dijelova. U isto vrijeme, napredna ballbar optimizacijska analiza i obrada koriste se kako bi se osigurala točnost alatnog stroja pri obradi okruglih i zakrivljenih površina.

13. Koristeći Guangzhou Juzhuo Φ260mm CNC indeksnu ploču s dvostrukom osi, može realizirati petoosnu i petostranu obradu.

Što kažete na Spindle

Dijagram momenta vretena

Glavni tehnički parametar vretena

Tablica parametara vretena

Tehničke specifikacije
