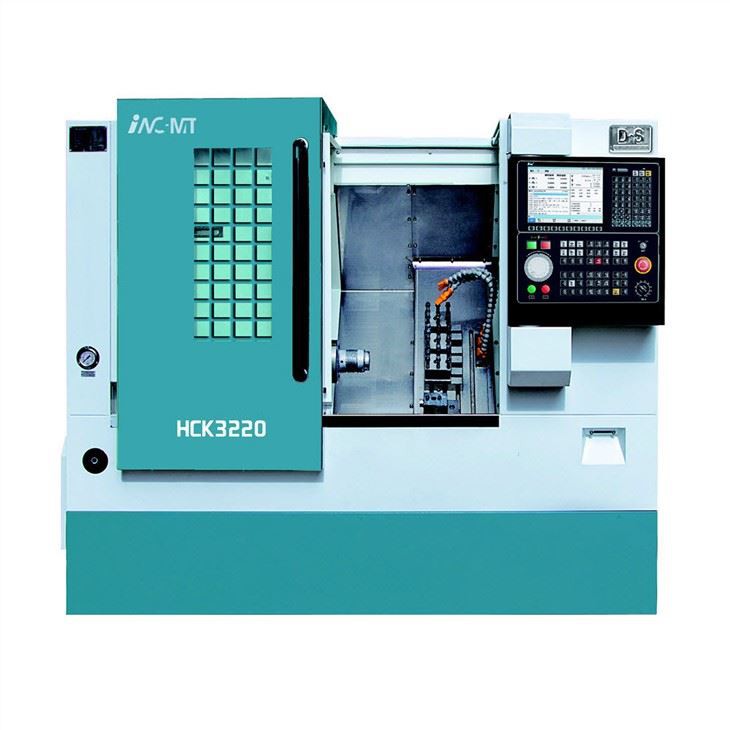

HCK3220 Automatizirani CNC tokarski centar
- Usvajanje hidrauličke stezne glave, skupnog alata, linearne vodilice, hidrauličkog cilindra.
- Maksimalna duljina obrade je 240/200 mm.
- Visoka točnost obrade, dugotrajna stabilnost preciznosti, visoka krutost
Opis
Tehnički parametri
Glavne karakteristike HCK3220 automatiziranog CNC tokarskog centra
1. CNC tokarski centar ima visoku preciznost, veliku brzinu, visoku krutost, jednostavan rad, praktično održavanje i visoku učinkovitost proizvodnje.
2. Integralna 45-struktura nagnutog kreveta.
3. AutomatiziranoCNC tokarski centarkoristi električni ormarić koji ima dobre performanse brtvljenja i koristi izmjenjivač topline kako bi osigurao normalan rad u okruženju visoke temperature i visoke vlažnosti.
4. Podešavanje hidrauličkog tlaka koristi rad tipke na ploči, zaslon s brojčanikom, a podešavanje je sigurno i praktično.
HCK3220 CNC centar za tokarenjeVreteno
Visokokvalitetni vretenasti ležajevi visoke krutosti.
Brzina vretena: 50-3600rpm
Snaga vretena (kontinuirana/maksimalna): 3,7/5,5kW
Otvor za vreteno: ø52 mm

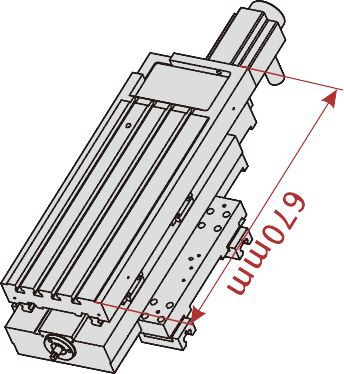

Prijevoz TheCNC tokarski centar
Duljina vodoravne kolica je 670 mm, može se instalirati s više redova držača noževa, ima brzu promjenu alata i visoku preciznost, može se opremiti brzim pokretnim alatom i kupolom (prema zahtjevima korisnika) za složene proizvode.
Hod osi X/Z: 310/260 mm
Brzo pomicanje X/Z osi: 25/25m/min
Dijagram interferencije alata CNC tokarskog centra s kosim ležajem
HCK3220 CNC centar za tokarenjeTehnički parametri
Konfiguracijas | HCK3220 | HCK3228 | |
Kapacitet strojne obrade | Maksimum Svijatig over Bitid | φ320 mm | φ320 mm |
Maksimum Svijatig over Skliznuoe | φ140 mm | φ140 mm | |
Maksimum Strojnog Duljinah | 240/200 mm | 280 mm | |
Maksimum Promjerr of Bore | φ35 mm | φ35 mm | |
Vreteno | Spindle Head TYpe | A2-5 | A2-5 |
Spindle Trakar Hole | φ52 mm | φ52 mm | |
Spindle Speed zvonioe | 50-3600o/min | 50-3600o/min | |
Spindle Šift Mode | Servo | Servo | |
Spindle Stopad zakretni momente | 24N·m | 24N·m | |
Main Motor Power | 3,7kW | 3,7kW | |
Main Motor Trenutačnos Maksimum | 5,5 kW | 5,5 kW | |
Chuck TYpe ( Lude in Tajvan) | Hidraulička stezna glava | Hidraulička stezna glava | |
Chuck veličinae | 6 inča | 6 inča | |
Brzina dodavanja | Rapid Traverse Speed On X-oss | 25m/min | 25m/min |
Rapid Traverse Speed On Z-oss | 25m/min | 25m/min | |
Servo Motor zakretni momente On X-oss | 6N.m | 6N.m | |
Servo Motor zakretni momente On Z-oss | 6N.m | 6N.m | |
X-oss Putovatil | 310 mm | 160 mm | |
Z-axis Putovatil | 260 mm | 300 mm | |
Vodičy TYpe | Linearna vodilica | Linearna vodilica | |
Kupola | Turret TYpe | Vrsta bande | 8-Hidraulični kupol servo stanice |
Istol veličinae | 20*20/φ25 mm | 20*20/φ25 mm | |
Konjica | Tailstock TYpe | / | Hidraulički |
Tailstock Sleeve Promjerr | / | Φ65 mm | |
Tailstock Sleeve Putovatil | / | 70 mm | |
Internal Trakar of Tailstock Sleeve | / | MT4 | |
Izvor napajanja | Ue Power Consumption | 8,5 kW | 10kW |
Elektric Current | 20A | 20A | |
Specifikacija | Stroje Izvažitet | 2100 kg | 2700 kg |
Stroje Dimension | 1950*1520*1800 L*Š*V(mm) | 2120*1580*1880 L*Š*V(mm) | |
Neobavezno | Chip Transportni prometr | Zglobni remen | / |
