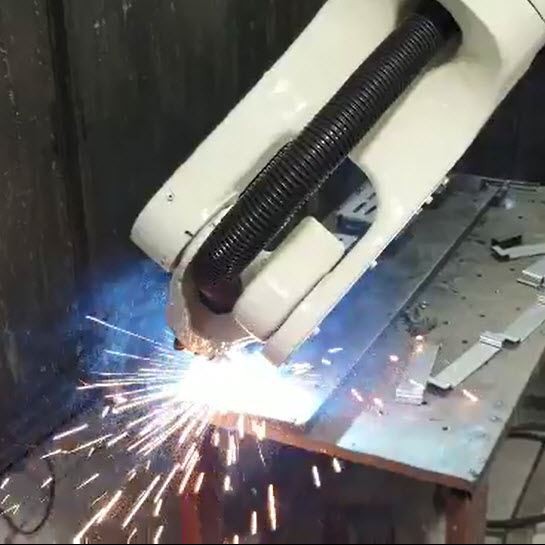

RJH605 robotska ćelija za zavarivanje
{{0}}osna robotska ćelija za zavarivanje, ponovljena preciznost ±0,06 mm
- Dizajniran sa šupljom strukturom i laganom rukom
- Kompaktna struktura, koja osigurava najbolji položaj plamenika za zavarivanje i poboljšava stabilnost dodavanja žice
- Jednostavan za rukovanje, jednostavan za programiranje
- Omogućite humanizirani i profesionalni paket procesa zavarivanja
- Podržava daljinski pristup i prikaz stanja rada robota za zavarivanje u stvarnom vremenu
- Dostupno za prilagodbu, OEM i ODM.
Opis
Tehnički parametri
Ključne značajke robotske ćelije za zavarivanje
Automatska robotska jedinica za zavarivanje uglavnom se sastoji od robota za zavarivanje, pozicionera i stola za zavarivanje, koji može ostvariti funkcije ručnog dodavanja, stezanja, pražnjenja i automatskog zavarivanja.
Robot za zavarivanje ima vlastiti stroj za zavarivanje, gorionik za zavarivanje i dodavač žice, te integrira višestruke funkcije kao što su brza implementacija procesa stroja za zavarivanje, zavarivanje s prekidima, inteligentno tkanje zavarivanja, povezivanje pozicionera i sprječavanje sudara, daljinsko imenovanje i kolizija otkazivanje.
1. Dovoljna nosivost: 5 kg.
2. Brzo mijenjanje stupnjeva prijenosa, stabilno djelovanje i točno pozicioniranje.
3. Posebno dizajniran s kompaktnom strukturom, može raditi u kvazi-planarnom, uskom prostoru.
4. Podlaktica je šuplja struktura, što signalnu liniju učvršćenja i trahealno ožičenje čini razumnijim i udaljenijim od vanjskih smetnji opreme.
5. Omogućite niz učinkovitih i sažetih paketa procesa zavarivanja, tako da početnici bez iskustva sa zavarivanjem mogu lako započeti, uvelike poboljšavajući učinkovitost i smanjujući troškove rada.
6. Opremljen novom generacijom privjeska za učenje.
7. Bogate funkcije, s funkcijom pozicioniranja zavarivanja.
8. Konfiguracija aparata za zavarivanje je jednostavna i kompatibilna s različitim markama snage aparata za zavarivanje.
9. Podržava dva načina komunikacije: analognu količinu i sabirnicu.
10. Ima različite funkcije tkanja: jednokratno tkanje, trapezoidno tkanje i spiralno tkanje.
11. Ima funkciju opće kontrole zavarivanja koju je lako otkloniti na licu mjesta...
Primjene RJH605 robotskih ćelija za zavarivanje
Robotska ćelija za zavarivanje RJH605 može se opremiti različitim vrstama pištolja za zavarivanje za obavljanje različitih postupaka zavarivanja kao što suElektrolučno zavarivanje, Otporno zavarivanje, Točkasto zavarivanje, Argonsko zavarivanje, MIG zavarivanje, Lasersko zavarivanje, Plazma zavarivanjeitd. Dodatno, ova ćelija za zavarivanje može se također koristiti za postizanje robotskog lijepljenja i rukovanja.
RJH605 robotska ćelija za zavarivanje naširoko se koristi u industrijama kao što su automobili, motocikli, građevinski strojevi, opći strojevi, poljoprivredni strojevi, hardver, namještaj i medicina za automatsko zavarivanje.
Slučaj primjene 1 – automatska radna stanica za zavarivanje motornog poduzeća
Cijela shema zavarivanja je jednostavna i praktična. Prosječni proizvodni ciklus je četiri komada u minuti, a dnevno se može zavariti 1 do 2000 komada proizvoda, što smanjuje intenzitet rada zavarivača i poboljšava kvalitetu proizvodnje.
Slučaj primjene 2 – robotska ćelija za zavarivanje tvrtke za automobilske dijelove
Proces zavarivanja koristi dvo-pulsnu višekanalnu metodu, koja štedi polovicu rada u usporedbi s ručnim zavarivanjem. Kvaliteta zavarivanja je stabilna s prekrasnim zavarenim šavom. Osim toga, jednostavan je za rukovanje.
Slučaj primjene 3 – radna stanica za zavarivanje druge tvrtke za proizvodnju autodijelova
Radna stanica koristi naprednu CMT (tehnologiju zavarivanja prijelazom hladnog metala) i tehnologiju zavarivanja ribljih krljušti. Materijal za zavarivanje je uglavnom aluminijska legura.
Tehnički parametri HCNC-Group robotske ćelije za zavarivanje
Model | RJH605E | |
Stupanj slobode | 6 | |
Opterećenje Maks./Naj | 5 kg | |
Maksimalni radijus rada | 1441 mm | |
Ponovljena točnost pozicioniranja | ±0.06 mm | |
Opseg pokreta | J1 | ±150 stupnjeva |
J2 | -145 stupanj /+60 stupanj | |
J3 | +30 stupanj /+270 stupanj | |
J4 | ±120 stupnjeva | |
J5 | -110 stupanj /+140 stupanj | |
J6 | ±360 stupnjeva | |
Nazivna brzina | J1 | 2,58 rad/s, 148 stupnjeva/s |
J2 | 2,58 rad/s, 148 stupnjeva/s | |
J3 | 2,58 rad/s, 148 stupnjeva/s | |
J4 | 3,93rad/s, 225 stupnjeva/s | |
J5 | 3,93rad/s, 225 stupnjeva/s | |
J6 | 3,93rad/s, 225 stupnjeva/s | |
Maksimalna brzina | J1 | 3,87 rad/s, 222 stupnja/s |
J2 | 3,87 rad/s, 222 stupnja/s | |
J3 | 3,87 rad/s, 222 stupnja/s | |
J4 | 5,89rad/s, 337,5 stupnjeva/s | |
J5 | 5,89rad/s, 337,5 stupnjeva/s | |
J6 | 5,89rad/s, 337,5 stupnjeva/s | |
Dopušteni moment tromosti | J6 | 0.035 kg.㎡ |
J5 | 0.3 kg㎡ | |
J4 | 0.3 kg㎡ | |
Dopušteni zakretni moment | J6 | 15 Nm |
J5 | 35 Nm | |
J4 | 35 Nm | |
Aplikacijsko okruženje | Temperatura | 0-45 stupnjeva |
Vlažnost | 20%-80% | |
Drugi | Izbjegavajte kontakt sa zapaljivim, eksplozivnim ili korozivnim plinom i tekućinom te se držite podalje od izvora elektroničke buke (plazma) | |
Duljina kabela privjeska za učenje | 8m | |
Duljina spojne linije tijela i ormarića | 5m | |
I/O parametar | Borovi: ulaz 32 pina, izlaz 31 pin (svjetlo alarma kontrolne kabine zauzima 1 pin) | |
Signalna linija rezervirana | / | |
Pneumatska cijev | / | |
Kapacitet baterije | 2,5KVA | |
Nazivna snaga | 2KW | |
Nazivni napon | Jednofazni AC 220V 50HZ | |
Nazivna struja | 10.8A | |
Razina zaštite robotske ruke | IP50 | |
Razina zaštite električnog ormara | IP50 | |
Način ugradnje | Na zemlji, privjesak naopako, bočni privjesak | |
Veličina električnog ormara | 640mm(Š)×460mm(T)×620mm(V)-vertikalno | |
Naša tvornica
Poslovanje robotike HCNC-Group uključuje istraživanje i razvoj, proizvodnju i prodaju industrijskih robota, kao i automatizirana proizvodna rješenja za razne industrije. Uz napore našeg snažnog tima za istraživanje i razvoj, neovisno smo dizajnirali i razvili industrijske robote i robotske radne jedinice za različite namjene, kao što su zavarivanje, prskanje, utovar i istovar te rukovanje. Formirali smo kompletan set rješenja u području 3C, kućanskih aparata, kuhinjskog posuđa, automobila i motocikala te ušli u sustav opskrbnog lancaJabuka, HP, Dell,iMicrosoft. U područjima podjele kao što je poliranje i nadmašivanje međunarodnih marki, pouzdanost primjene u industriji je provjerena.
