Kako odabrati pravi HMC stroj za visokoučinkovitu preciznu proizvodnju

Uvod

A Horizontalni obradni centar (HMC)je dizajniran za proizvođače koji trebaju veću učinkovitost obrade, bolje performanse uklanjanja strugotine i stabilnu sposobnost obrade za složene dijelove.

U usporedbi s okomitim obradnim centrom (VMC), vreteno HMC-a postavljeno je vodoravno. Ova strukturna razlika omogućuje alatu za rezanje da pristupi obratku sa strane, što ga čini posebno pogodnim za strojnu obradu:

• Komponente kutijastog tipa
• Automobilski strukturni dijelovi
• Kućišta motora
• Kućišta prijenosa
• Hidrauličke komponente
• Teški mehanički dijelovi
• Složene komponente s više lica

Za mnoge tvornice izbor između VMC i HMC nije samo stvar cijene stroja. Odluka ovisi o zahtjevima proizvodnje:

• Koliko površina treba strojno obraditi?
• Koliko je postavljanja potrebno?
• Koja je stopa uklanjanja materijala?
• Je li proizvodna serija dovoljno velika?
• Treba li tvornica automatizacija u budućnosti?

HCNC Group nudi rješenja za obradne centre uključujućiHorizontalni obradni centri, vertikalni obradni centri, 5-osni obradni centri, CNC glodalice i inteligentna proizvodna rješenja. HCNC HMC proizvodi razvijeni su za visokoučinkovite obrade u automobilskoj industriji, strojarskoj proizvodnji i preciznoj industriji.



HCNC-ova serija horizontalnih obradnih centara uključuje modele kao što suHorizontalni obradni centar HMC1290, HMC650TJ, HMC800TJ i druga horizontalna petoosna rješenja za obradu, pokrivajući različite veličine obratka i zahtjeve obrade.



1. Što je horizontalni obradni centar?

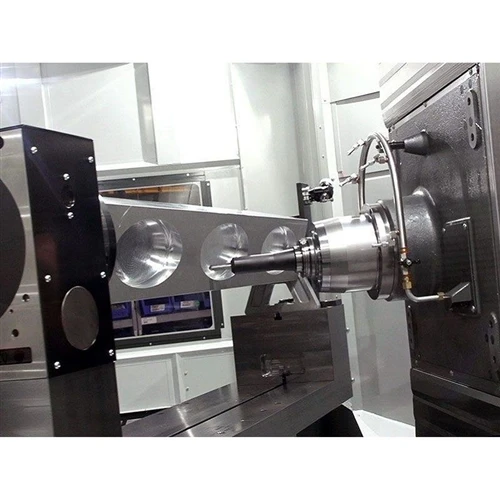

Horizontalni obradni centar je CNC alatni stroj kod kojeg je os vretena postavljena vodoravno.

Tijekom strojne obrade:

• Izradak se montira na rotirajući stol ili paletu
• Vreteno se pomiče vodoravno prema izratku
• CNC kontrolira pomicanje X/Y/Z osi
• Rotacijske osi mogu se dodati za višestranu obradu

Tipični HMC može izvesti:

• Mljevenje
• Bušenje
• Kuckanje
• dosadno
• Razvrtanje
• Obrada navoja
• Višestrana obrada

Glavna razlika u odnosu na vertikalni obradni centar je smjer obrade.



Artikal	HMC	VMC
Smjer vretena	Horizontalno	Okomito
Uklanjanje strugotine	Izvrsno	Standard
Višestrana obrada	Vrlo prikladno	Zahtijeva više postavki
Teško rezanje	Bolje	srednje
Automatizacija	Izvrsno	Dobro
Ulaganje	viši	Donji



2. Zašto proizvođači biraju horizontalne obradne centre

Obrada više površina u jednoj postavci

Mnoge industrijske komponente zahtijevaju strojnu obradu s više strana.

Primjeri:

• Mjenjačke kutije
• Blokovi motora
• Tijela hidrauličkih ventila
• Kućišta pumpi

HMC s rotirajućim stolom može obraditi nekoliko površina bez ponovljenih promjena učvršćenja.

Prednosti:

• Smanjeno vrijeme postavljanja
• Manje pogreške u pozicioniranju
• Poboljšana dosljednost

Bolje uklanjanje strugotine

Budući da je vreteno vodoravno, strugotine prirodno padaju s područja rezanja.

Ovo pomaže:

• Spriječite nakupljanje strugotine
• Poboljšajte kvalitetu površine
• Produžite vijek trajanja alata
• Podržava kontinuirano rezanje

Prikladno za intenzivno rezanje

Horizontalni obradni centri obično imaju:

• Jake strukture stroja
• Veći radni stolovi
• Veća krutost

Pogodni su za:

• Čelične komponente
• Dijelovi od lijevanog željeza
• Velike aluminijske konstrukcije

Dizajn prilagođen automatizaciji

HMC strojevi obično su integrirani s:

• Automatski izmjenjivači paleta
• Robot sustavi za utovar
• Proizvodne ćelije

To ih čini prikladnima za proizvodnju velikih količina.



3. Odabir strukture horizontalnog obradnog centra



Mehanička struktura određuje stabilnost obrade.

Važne komponente uključuju:

• Baza
• stupac
• Kutija za vreteno
• Rotacijski stol
• Sustav vodilica
• Kuglični vijak



Struktura kutijastog tipa

Strukture visoke krutosti obično se koriste u HMC strojevima.

Prednosti:

• Jaka otpornost na vibracije
• Stabilne performanse rezanja
• Prikladno za tešku obradu

HCNC HMC proizvodi usredotočeni su na kruti strukturni dizajn i mogućnost visokoprecizne strojne obrade. Na primjer, HMC650TJ obradni centar s pet osi usvaja strukturu kutije u kutiji, dizajn središnjeg pogona, strukturu vodilice Z-osi visoke krutosti i dvomotorni pogon A-osi za poboljšanje stabilnosti tijekom složene strojne obrade.



4. Vodič za odabir veličine HMC stroja



Veličina stroja trebala bi odgovarati najvećim dijelovima u vašoj proizvodnji.

Važni parametri:

Veličina radnog stola

Razmotriti:

• Dimenzije komponenti
• Veličina učvršćenja
• Težina obratka



Axis Travel

Glavne specifikacije:

• Putovanje osi X
• Putovanje osi Y
• Hod osi Z

Primjer:

HCNC HMC650TJ:

• X/Y/Z hod: 650/800/550 mm
• Maksimalna nosivost stola: 1000 kg
• Rotacijsko kretanje po A-osi i C-osi
• HSK-A63 sučelje vretena
• Konfiguracija 36 spremnika alata



Težina obratka

Teške komponente zahtijevaju:

• Veći kapacitet paleta
• Jači rotirajući stol
• Veća krutost stroja



5. Odabir rotacijskog stola i sustava paleta



Rotacijski stol jedan je od najvažnijih dijelova HMC-a.



Jednostruki rotirajući stol

Pogodno za:

• Srednja proizvodnja
• Fleksibilna obrada

APC automatski izmjenjivač paleta

Pogodno za:

• Masovna proizvodnja
• Kontinuirana strojna obrada

Prednosti:

• Smanjeno vrijeme učitavanja
• Veća iskoristivost stroja
• Poboljšanje sigurnosti operatera

HMC s 4 osi

Uobičajena konfiguracija:

• X/Y/Z linearne osi
• B rotirajući stol

Pogodno za:

• Dijelovi kutije
• Komponente s više lica

Horizontalni obradni centar s 5 osi

dodaje:

• Dodatno rotacijsko kretanje
• Mogućnost složene obrade kutova

Serije HCNC HMC650TJ i HMC800TJ uključuju rješenja za obradu s pet osi s RTCP funkcijama za složenu površinsku obradu.

6. Odabir vretena za horizontalni obradni centar



Izbor vretena treba odgovarati materijalu i metodi obrade.

Vreteno visokog momenta

Preporučeno za:

• Čelik
• Lijevano željezo
• Teško rezanje
• Prednosti:
• Jaka sila rezanja
• Stabilna obrada

Vreteno velike brzine

Preporučeno za:

• Aluminij
• Lagane komponente
• Precizna završna obrada
• Prednosti:
• Veća brzina rezanja
• Bolja obrada površine

Odabir sučelja alata

Uobičajene opcije:

• BT40
• BT50
• HSK

Za teške strojne obrade, BT50 se često odabire zbog veće krutosti.



7. Odabir automatskog izmjenjivača alata (ATC).



HMC obično zahtijeva automatski izmjenjivač alata.

Važni faktori:

• Količina alata
• Brzina izmjene alata
• Maksimalni promjer alata
• Maksimalna težina alata



Tipične konfiguracije:

Časopis za alate	Primjena
24 alata	Opća strojna obrada
36 alata	Složene komponente
60+ alata	Veliki proizvodni sustavi



HCNC HMC650TJ koristi spremnik za 36 alata s mogućnošću automatske izmjene alata za višeprocesnu obradu.



8. Procjena točnosti horizontalnog obradnog centra



Prije kupnje HMC-a, kupci bi trebali procijeniti:



Točnost pozicioniranja

Utječe na:

• Točnost lokacije rupe
• Kvaliteta montaže
• Dosljednost dijela



Točnost rotacijske osi

Važno za:

• Višestrana obrada
• 4-osne i 5-osne primjene



Toplinska stabilnost

Važno tijekom:

• Dugi proizvodni ciklusi
• Kontinuirani rad



Krutost stroja

Određuje:

• Dubina rezanja
• Površinska obrada
• Trajnost alata



9. Zahtjevi za CNC kontroler



Horizontalni obradni centar zahtijeva napredne CNC upravljačke funkcije.

Važne karakteristike:

• Višeosna interpolacija
• Kompenzacija alata
• Transformacija koordinata
• Kompenzacija pogreške
• Daljinski nadzor
• CAM integracija

HCNC razvija CNC sustave, servo tehnologije i rješenja industrijske automatizacije zajedno s CNC alatnim strojevima, omogućujući integraciju između strojne opreme i inteligentnih proizvodnih sustava.



10. Primjene horizontalnih obradnih centara

Automobilska industrija

Prijave:

• Blokovi motora
• Kućišta prijenosnika
• Kućišta motora
• Strukturne komponente

Preporučeno:

• HMC
• 5-osni HMC

Nova energetska industrija vozila

Prijave:

• Komponente kućišta baterije
• Dijelovi motora
• Aluminijski strukturni dijelovi

Zahtjevi:

• Visoka učinkovitost
• Stabilna serijska proizvodnja

Proizvodnja strojeva

Prijave:

• Mjenjačke kutije
• Hidraulički blokovi
• Dijelovi industrijske opreme

Zahtjevi:

• Mogućnost snažnog rezanja
• Dugotrajna stabilnost rada

Zrakoplovna industrija

Prijave:

• Strukturne komponente
• Složeni aluminijski dijelovi

Preporučeno:

• Petoosni horizontalni obradni centar



11. HMC vs VMC Odluka o kupnji

Faktor	HMC	VMC
Obim proizvodnje	Srednje do visoko	Mali do srednji
Složenost dijela	visoko	srednje
Promjene postavki	Manje	Više
Uklanjanje strugotine	Izvrsno	Normalan
Teško rezanje	Bolje	ograničeno
Automatizacija	Izvrsno	Dobro
Početna investicija	viši	Donji



Odaberite HMC kada:

• Dijelovi zahtijevaju višestruku obradu
• Količina proizvodnje je visoka
• Skraćivanje trajanja ciklusa je važno
• Predviđena je automatizacija

Odaberite VMC kada:

• Dijelovi su jednostavniji
• Investicijski proračun je ograničen
• Potrebna je fleksibilna proizvodnja



12. Odabir proizvoda HCNC horizontalnog obradnog centra

Model	Glavna aplikacija
HMC450TJ	Kompaktna složena obrada
HMC650TJ	Komponente srednje preciznosti
HMC800TJ	Veliki industrijski dijelovi
HMC1290	Velike primjene strojne obrade



Serija HCNC HMC pokriva vodoravnu obradu i rješenja za obradu s pet osi za različite industrijske zahtjeve.



13. Kontrolni popis za kupnju horizontalnog obradnog centra

Faktor odabira	Pitanja
Veličina dijela	Može li stroj podnijeti vašu najveću komponentu?
Materijal	Je li moment vretena dovoljan?
Opseg proizvodnje	Trebate automatizaciju paleta?
Konfiguracija osi	3-osne, 4-osne ili 5-osne?
Točnost	Zadovoljava li zahtjeve tolerancije?
Kapacitet alata	Koliko je alata potrebno?
Automatizacija	Mogu li se roboti integrirati?
Servis	Pruža li dobavljač tehničku podršku?



Zašto odabrati HCNC horizontalni obradni centar?

Kompletan CNC proizvodni sustav

HCNC pruža:

• Horizontalni obradni centri
• Vertikalni obradni centri
• Petoosni obradni centri
• CNC glodalice
• CNC kontroleri
• Industrijski roboti

Formiranje cjelovitog rješenja strojne obrade i automatizacije.

Pogodno za industrijsku proizvodnju

HCNC HMC rješenja usmjerena su na:

• Strojna obrada visoke krutosti
• Višestrana obrada
• Kontrola preciznosti
• Integracija automatizacije

Buduće proširenje proizvodnje

Horizontalni obradni centar može se povezati s:

• Robot sustavi za utovar
• Automatska skladišta
• Digitalni sustavi upravljanja proizvodnjom



FAQ

Koja je razlika između HMC i VMC?
HMC koristi horizontalno vreteno i prikladniji je za obradu s više površina i veću učinkovitost proizvodnje. VMC koristi okomito vreteno i fleksibilniji je za opću strojnu obradu.



Je li horizontalni obradni centar bolji za automobilske dijelove?
Da. Automobilske komponente kao što su blokovi motora, kućišta mjenjača i strukturni dijelovi često imaju koristi od HMC-a zbog smanjenih postavki i stabilne serijske proizvodnje.



Zašto je uklanjanje strugotine bolje u HMC-u?
Vodoravni položaj vretena omogućuje prirodno opadanje strugotine s područja rezanja.



Podržavaju li HMC strojevi obradu u 5 osi?
Da. HCNC nudi rješenja horizontalnih petoosnih obradnih centara uključujući serije HMC650TJ i HMC800TJ.
