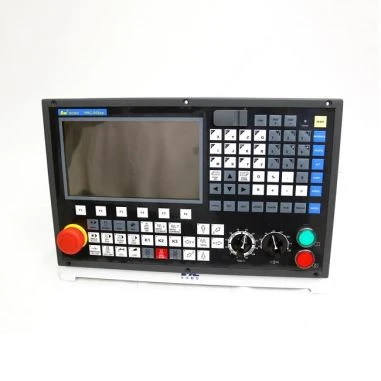

HNC808Di/T upravljačka ploča CNC stroja
- Mogućnost upravljanja 2-3 osnim CNC tokarilicama, postizanje 4-kontrole povezivanja osi
- Podržava više protokola kao što su M3, NCUC, Ethercat itd.
- Podržava izravan uvoz i čitanje G koda
- Optimalna CNC upravljačka ploča za tokarski stroj s kosim ležajem i tokarski stroj s ravnim ležajem.
- Brz odziv, dizajniran s bogatim funkcijama.
Opis
Tehnički parametri
Glavne značajke HNC CNC upravljačke ploče
1. 10-inčni LCD zaslon u boji: visoka rezolucija, dizajn jednostavan za korištenje, intuitivno korisničko sučelje.
2. Podržava vanjske PLC i IO module.
3. Podržava različite vrste protokola sabirnice: Ethercat, NCUC i M3 dostupni su vam na izbor.
4. Ugrađeno UPS napajanje.
5. 16, 000, 000PPR koder visoke preciznosti.
6. 8000 okretaja u minuti velike brzine krutog narezivanja: vretenasti motor s trajnim magnetom.
7. Podržava TCP/IP i Ethernet komunikacijske protokole.
8. Može izvršiti upravljanje potpuno zatvorenom petljom.
9. S funkcijom automatskog popravka navoja: može automatski popraviti navoje poput naftovoda.
10. Funkcija automatskog lomljenja strugotine.
11. Osigurana visoka radna učinkovitost i izvrsna završna obrada površine.
12. Podržava uslugu iNC-Cloud: može postići daljinsko otkrivanje, dijagnozu, održavanje i drugo upravljanje.
13. Konkurentna cijena, isplativ izbor za vašu tvornicu.
14. Ova upravljačka ploča CNC stroja dostupna je za OEM, ODM i prilagodbu.
Dijagram CNC upravljačke ploče
Specifikacije HNC808D CNC upravljačke ploče
●: Standardno ★: Izborno: Nije izborno
Artikal | Specifikacija | HNC-808 | |
M | T | ||
Maksimalan broj istovremeno kontroliranih osi u kanalu | 4 | 3 | |
Maksimalan broj osi pomaka | 4 | 3 | |
Maksimalan broj vretena u kanalu | 2 | 2 | |
Broj upravljačkih osi PMC-a | 1 | 1 | |
Broj kanala | Standard | 1 | 1 |
Maksimum | 1 | 2 | |
Vreteno/kanal | Standard | 1 | 1 |
Maksimum | 2 | 2 | |
Dovodna os/kanal | Standard | 3 | 2 |
Maksimum | 4 | 3 | |
Najveći broj osi u istovremenom kretanju | 3 | 3 | |
Maksimalan broj osi pomaka | 4 | 3 | |
Maksimalan broj istovremeno kontroliranih osi/kanalu | 3 | 3 | |
Maksimalan broj ulazno/izlaznih točaka | 128/128 | ||
Naziv osi (jedan kanal) | Tri osnovne osi: X, Y, Z; dodatne osi: U, V, W, A, B, C | ● | ― |
Dvije osnovne osi: X, Z; dodatne osi: Y, U, V, W, A, B, C | ― | ● | |
Naziv osi (višekanalni) | Jedan ili dva znaka plus broj, prvi mora biti znak, npr. X1 | ― | ― |
Sinkronizacija portalne osi | ― | ― | |
Kontrola tangentne sinkronizacije | ― | ― | |
Osnovna kontrola spojke osi | ― | ― | |
Elektronski mjenjač | ― | ― | |
Linearni grafikon | ― | ― | |
Kontrola nagnute osi | ― | ― | |
Minimalna ulazna jedinica | mm, stupanj, inč | 10-3 | |
Metrički/inč | G20/G21 | ● | ● |
Ulaz pulsne jedinice | G22 | ● | ● |
Strojna brava | ● | ● | |
Hitno zaustavljanje | ● | ● | |
Prekomjerno putovanje | ● | ● | |
Područje zaštite prostora | Pružanje zaštite izradaka i alata | ― | ― |
Ograničenje softvera | ● | ● | |
Dinamičko otpuštanje/hvatanje osi | G101/G102 | ― | ― |
Sinkronizacija između kanala | G104.0 do G104.7 | ― | ― |
Primjena HNC808 CNC kontrolera
HNC808Di/T CNC kontroler posebno je dizajniran za CNC tokarilice kao što su tokarilice s kosim ležajem i tokarilice s ravnom pločom. HNC808Di/M dizajniran je za CNC glodalice. Kao vodeći proizvođač CNC upravljačkih ploča u Kini, HuazhongCNC također nudi CNC kontrolere visokih performansi i značajki bogate za horizontalne i vertikalne CNC obradne centre.
CNC sustav HNC serije je učinkovit sustav upravljanja razvijen kroz naše godine skupljenog iskustva i u kombinaciji sa stvarnim zahtjevima primjene tokarilica, glodalica i obradnih centara. Ima izvrsne radne performanse, visoku kompatibilnost i bogate funkcije.
