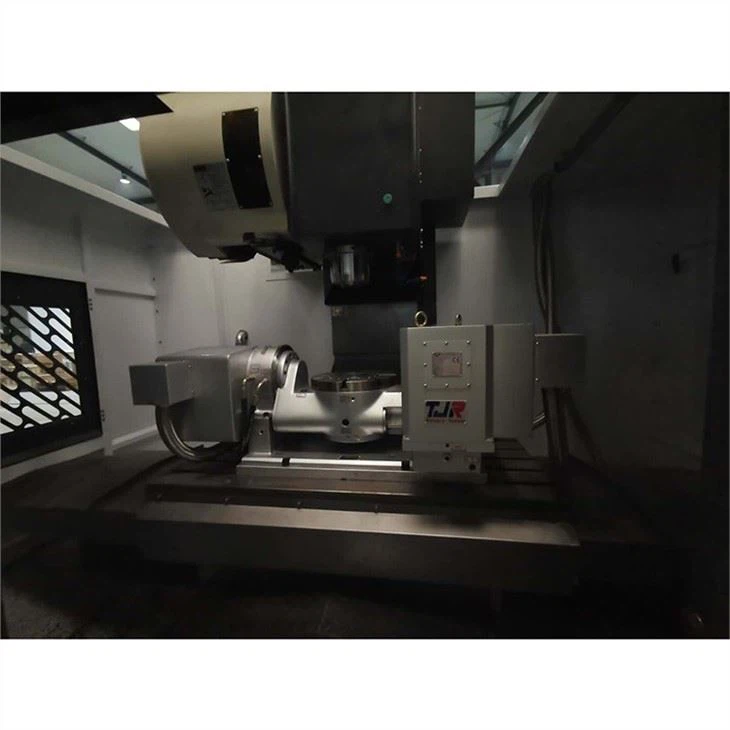

HMU50 5 osna CNC glodalica
Opis
Tehnički parametri
Značajke proizvoda HMU50 5-Axis CNC glodalice
1. Okretni stol za ljuljanje u stilu kolijevke, svojom veličinom izuzetno je pogodna za obradu složenih geometrijskih izradaka.
Maksimalni okretni moment motora za rotirajuće osi 990Nm
Maksimalni okretni moment motora za nagibne osi 3490 Nm
Brzina rotacijske osi 100r/min
Brzina nagibne osi 50r/min
Maksimalna veličina obratka Ø520X330(H)
Maksimalna težina obratka 300K g
Prednosti višeosne obrade
Skratite duljinu alata, povećajte krutost rezanja i poboljšajte preciznost rezanja, kvalitetu obrade i učinkovitost obrade višestrane obrade.
Sferni nož najbolje je koristiti kako bi se izbjegla točka promjera alata za rezanje, što može produžiti vijek trajanja alata i poboljšati točnost obrađene površine.
Smanjite pogrešku stezanja obratka i skratite vrijeme utovara i pražnjenja obratka.
Nema potrebe za korištenjem posebnih alata za obradu, čime se štede troškovi alata.
Dovršite složenu obradu kalupa/dijelova u jednom trenutku, štedeći troškove posebnih učvršćenja.
Smanjite postupke obrade i troškove kako biste povećali produktivnost.
Tehnički parametri 5-osnog mlina
| Model | TOM-WZ545 | Neobavezno |
| Veličina radnog stola (mm) (Samo za referencu, prevladavaju stvarni parametri opcijskog gramofona kupca) | Φ500(650) | |
| Lijevi i desni hod (X) (mm) | 700 | |
| Hod naprijed i nazad (Y) (mm) | 450 | |
| Hod gore i dolje (Z) (mm) | 400 | |
| Udaljenost od središta vretena do vodilice (mm) | 224 | |
| Udaljenost od kraja vretena do radnog stola (mm) | 200-600 | |
| Konus vretena (model/veličina) | BT40/Φ150 | |
| Brzina vretena | 10000 (standardno) | 12000 (opcionalno) |
| Specifikacije spremnika alata | 24T | 32T,60T (izborno) |
| Specifikacije kugličnog vretena XYZ | 4512/4512/4512 | |
| Specifikacije linijske tračnice X | RG45HA | |
| Specifikacije linijske tračnice Y | RG45HA | |
| Specifikacije linijske tračnice Z | RG45HA | |
| Brza brzina po tri osi (M/min) | X=30,Y=30,Z=30 | |
| XYZ Način spajanja motora | Izravna veza | |
| Preporučeni parametri motora vretena (snaga KW) | 15 | |
| Preporučeni parametri motora od X, Y, Z (okretni moment NM) | 16,16,16 | |
| Nosač zaštitne tračnice (X, Y, Z) (mm) | 380(X), Y i Z ga nemaju | |
| Visina bloka (mm) | 50 | |
| Opterećenje radnog stola (Samo za referencu, stvarni parametri opcijskog gramofona kupca će prevladati) | 200 kg | |
| Hladnjak ulja | Ne | |
| Hidraulička stanica | Ne | |
| Transporter strugotine | Neobavezno | |
| Neto težina golog stroja (bez radnog stola) | 7.5t |
Videozapis o HMU50 5-osnoj glodalici
