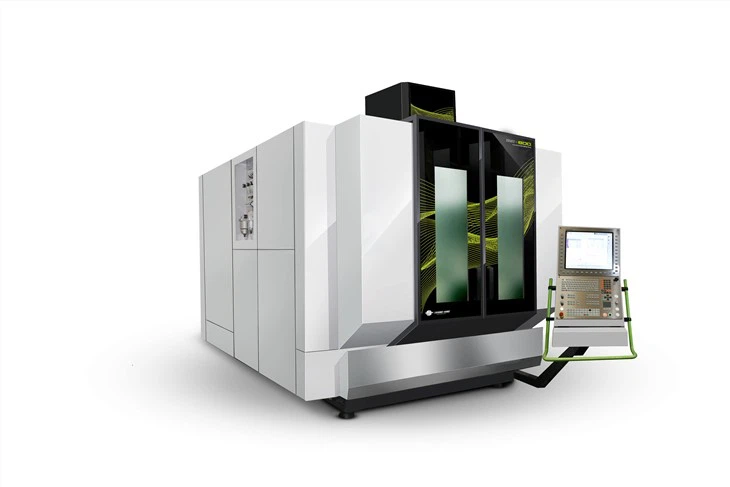

HMU-800 Petoosni obradni centar
Opis
Tehnički parametri
Značajke proizvoda HMU-800 obradnog centra s pet osi
S okretnim momentom osi A od 4142 Nm, zahtjevi obrade teškog rezanja i visoko krutih materijala su osigurani.
+Gantry struktura kranskog tipa temeljena na analizi konačnih elemenata i optimizaciji dinamike
+Izuzetno krut i stabilan krevet
+ Cijela arhitektura stroja s kontinuiranom stabilnošću
+ Tehnologija vretena i rotacijskog stola visokih performansi dolazi iz Europe
+ Učinkovite/teške operacije glodanja
+Prikladno za širok raspon zahtjeva obrade materijala
+ Poboljšajte učinkovitost i kvalitetu obrade proizvoda
+Inovativna tehnologija pogona vijaka (ne pokreće rotacija pokreta vijaka)
+Velika brzina odziva
Super-snažno vreteno petoosnog CNC stroja
+12000rmp inline vreteno BT40
+18000rmp inline vreteno HSK-A63
+18000rmp hibridno vreteno HSK-A63
+24000rmp motorizirano vreteno HSK-A63
Okretni stol za klima uređaj
Veličina radnog stola: 800 mm
Nosivost: 800 kg
Zakretanje osi A: ±120 stupnjeva
Rotacija osi C: 360 stupnjeva
Jednostavnost korištenja
Utemeljen na ergonomskom dizajnu, ostvaruje izvanrednu dostupnost i vidljivost obrade, postižući neusporedivo korisničko iskustvo.
Osnovne značajke 5-osne obrade
· Kontrola velike brzine i visoke preciznosti
· 5-kontrola simultane osi
· 5-automatska kalibracija osi
· 5-funkcija RTCP osi
· 5-velika kružna interpolacija osi Hiperbolička interpolacija
· 5-obrada orijentacije osi
· Kontrola sinkronizacije
· Kompenzacija pogreške
· Izravni pogon
· Inteligentna kontrola
· Kombinacija tokarilice i glodalice
· Višekanalna kontrola
· Besprijekorna integracija CAM softvera
· Zaslon osjetljiv na dodir je podržan
· Uklanjanje zazora za više motora
Specifikacije HMU-800 kineskog 5-osnog CNC stroja
| Predmeti | Jedinica | HMU-800 | HMU-800evo | HMU-800avi |
|---|---|---|---|---|
| Sustav (upravljačka jedinica) | Mm | |||
| Putovanje po osi X/Y/Z | stupanj | 850/950/550 | 850/950/550 | 850/950/550 |
| Hod A/C osi | Mm | ±120/360 | ±120/360 | ±140/360 |
| Udaljenost od čeone strane vretena do radnog stola | Mm | 180-730 | 180-730 | 180-730 |
| Veličina radnog stola | Kg | Φ800 | Φ800 | Φ800 |
| Maks. opterećenje | 600 | 800 | 800 | |
| Vreteno | ||||
| Vreteno (standardno) | ||||
| Maks. brzina vretena/konus | broj okretaja u minuti | 18000HSK-A63 | 20000HSK-A63 | 12000BT40/HSK-A63 |
| Snaga vretena (S1/S6-40%) | KW | 20/28 | 29/36 | 15.5/21.7 |
| Zakretni moment (S1/S6-40%) | N.m | 58/81.2 | 69.9/87.5 | 85/119 |
| Sustav hranjenja | ||||
| Brzi hod osi X/Y/Z | m/MIN | 40/40/40 | 20/20/20 | 20/20/20 |
| Maks. brzina posmaka pri rezanju | m/MIN | 20 | 10 | 10 |
| Brzi hod A/C osi | m/MIN | 20/30 | 20/30 | 20/30 |
| Preciznost pozicioniranja/ponovljivost (GB17421.22000) | ||||
| X/Y | Mm | 0.008/0.006 | 0.007/0.005 | 0.007/0.005 |
| Z | Mm | 0.007/0.005 | 0.006/0.004 | 0.006/0.004 |
| A/C | ARCSEC | 12/6 | 8/5 | 8/5 |
| Sustav automatske izmjene alata | ||||
| Broj alata | kom | 26T | 26T | 26T |
| Vrijeme izmjene alata (alat-alat) | sek | 12s | 12s | 12s |
| Maks. duljina alata | Mm | 300 | 300 | 300 |
| Maks. promjer alata (nema susjednog) | mm | Φ80/Φ120 | Φ80/Φ120 | Φ80/Φ120 |
| Maks. težina alata | Kg | 8 | 8 | 8 |
| Veličina stroja | ||||
| Visina | Mm | 3443 | 3443 | 3443 |
| Površina (D*Š) | m㎡ | 6452x3855 | 6452x3855 | 6452x3855 |
| Neto težina | Kg | 17000 | 17000 | 17000 |
| Vlast | Kw | 60 | 70 | 60 |
